產品概述
一、電動開關球閥 產品概述
電動0型切斷球閥（電動球閥）是常見的電動開關型球閥，即工作方式為全開或全關的兩位式狀態，由于球閥閥芯采用O型結構，顧被稱為電動O型切斷球閥。電動開關球閥只需通入220VAC電源即可完成開關動作，特別適用于各種壓差大等快速開關、切斷的管道當中。
特點：
1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該電動開關球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
二、電動開關球閥 產品圖片
三、電動開關球閥 零部件材料
| 零件名稱 |
材料名稱 |
| 閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
| 閥桿 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
| 適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
四、電動開關球閥 技術參數
| 公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
| 泄漏量 |
軟密封：零泄漏；硬密封：≤額定流量的10-5 |
| 閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
| 閥芯形式 |
"O"型球形閥芯 |
| 密封填料 |
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 |
| 連接形式 |
法蘭、焊接、螺紋 |
| 流量特性 |
快開特性 |
| 可調范圍 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 基本誤差 |
±1% |
| 死區 |
≤1% |
| 回差 |
≤1% |
| 適用溫度 |
密封面 |
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
| 配置執行機構 |
可配PSQ、HQ、CH、361RS等系列角行程電動執行機構 |
| 控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計 |
五、電動開關球閥 執行器參數
| 執行器類別 |
CH系列執行器參數 |
HQ系列執行器參數 |
| 電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
| 輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
| 動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
| 控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
| 動作時間 |
15秒/30秒/60秒 |
18S～112S |
| 保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
| 環境溫度 |
-30°～60° |
-20℃～+70℃ |
| 手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
| 機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
| 防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
| 防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
| 驅動電機 |
8W/E |
鼠籠式異步電機 |
| 進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
| 殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
六、電動開關球閥 性能規范
| 試驗標準 |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
| 試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 氣密試驗 |
0.5～0.7 |

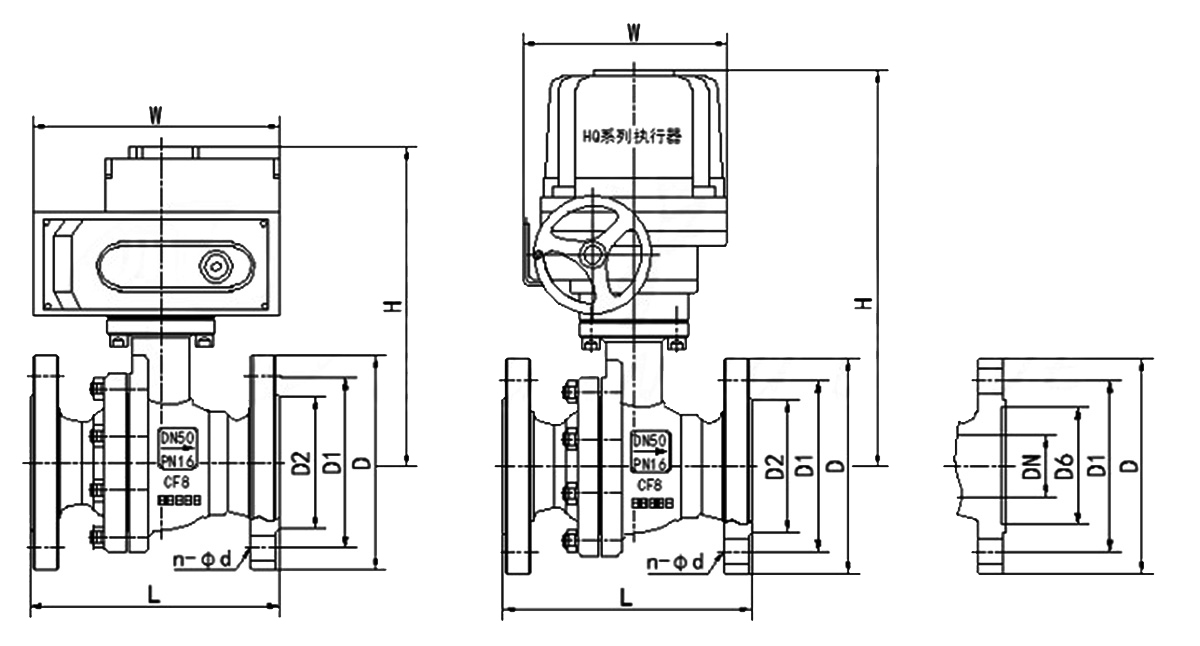

七、電動開關球閥 結構圖
八、電動開關球閥 連接尺寸
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
配CH |
275 |
280 |
287 |
312 |
312 |
325 |
335 |
365 |
400 |
420 |
440 |
470 |
545 |
580 |
| 配HQ |
360 |
370 |
380 |
392 |
392 |
415 |
425 |
445 |
490 |
510 |
530 |
560 |
635 |
670 |
| W |
157 |
157 |
157 |
157 |
208 |
208 |
256 |
256 |
256 |
256 |
256 |
256 |
380 |
380 |
| PN1.6MPa法蘭連接尺寸 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
| PN2.5MPa法蘭連接尺寸 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
| PN4.0MPa法蘭連接尺寸 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
375 |
450 |
515 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
| D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-30 |
12-22 |
16-33 |
| PN6.3MPa法蘭連接尺寸 |
| D |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
470 |
530 |
| D1 |
75 |
90 |
100 |
110 |
125 |
135 |
160 |
170 |
200 |
240 |
280 |
345 |
400 |
460 |
| D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
| n-φd |
4-14 |
4-18 |
4-18 |
4-22 |
4-22 |
4-22 |
8-22 |
8-22 |
8-26 |
8-30 |
8-33 |
12-36 |
12-36 |
16-36 |
九、電動開關球閥 制造標準
| 設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
