產品概述
一、氣動衛生級蝶閥的主要參數:
| 產品名稱 |
氣動衛生級蝶閥 |
| 產品型號 |
D681X |
| 產品口徑 |
15-150MM |
| 產品壓力 |
1.0Mpa-2.5Mpa |
| 適用溫度 |
≤80℃ |
| 適用介質 |
水，氣體，油品等 |
| 控制方式 |
開關型，調節型 |
| 驅動方式 |
手動、氣動、電動 |
二、氣動執行器的執行器參數:
| 氣動執行器型號 |
AT系列單雙作用氣動執行器 |
| 供氣壓力 |
0.5-0.7MPA |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 作用形式 |
單作用氣動執行器,雙作用氣動執行器 |
| 可配附件 |
電磁閥,限位開關,二聯件,手輪機構等 |
三、氣動衛生級蝶閥技術規范
| 設計依據 |
GB標準 |
| 設計標準 |
GB/T12238-1989 |
| 試驗和檢驗 |
JB/T9002 |
四、氣動衛生級蝶閥部件材質：
| 零件名稱 |
材料 |
| 閥體 |
不銹鋼304、316、316L |
| 蝶板 |
不銹鋼304、316、316L |
| 密封圈 |
NBR,EPDM,PTFE |
| 閥桿 |
不銹鋼304、316、316L |
| 填料 |
O型圈 |
五、氣動衛生級蝶閥結構圖

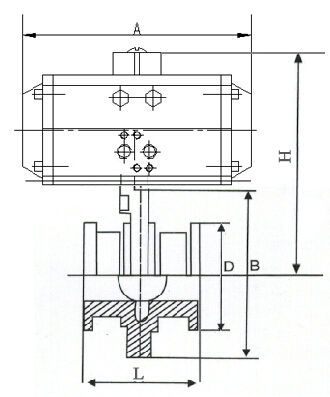

六、氣動衛生級蝶閥尺寸圖
